ガウジングとは？溶接現場の必須技術と原理・違いを徹底解説

鉄骨建築、造船、プラント配管、重機製造など、強固な金属接合が求められる現場において、溶接品質の根幹を支える特殊技術が「ガウジング（Gouging）」です。一般的には接合する作業（溶接）が注目されがちですが、実際には「金属を溶かして削り取る」この工程がなければ、高水準の非破壊検査をクリアする強固な構造物は完成しません。

現場で日常的に行われる「裏はつり」や「溶接欠陥の除去」において、なぜグラインダーによる機械研削ではなくガウジングが選ばれるのか。本稿では、主流であるアークエアガウジングの原理からカーボン棒の選定、他工法との決定的な違い、そして施工における安全衛生管理まで、現場の一次情報を交えて分かりやすく紐解きます。

📌 【この記事の重要ポイントまとめ】

• 要点1：ガウジングとはアーク熱等で母材を局所溶融させ、圧縮空気で吹き飛ばして溝（グルーブ）を掘る熱的ハツリ加工技術。
• 要点2：完全溶け込み溶接に必須の「裏はつり」や、内部欠陥（ブローホール・スラグ巻き込み）の補修で圧倒的な施工効率を誇る。
• 要点3：グラインダー切削比で数倍〜十倍以上の除去スピードを持つ一方、カーボン浸炭防止と防音・防塵などの安全衛生管理が不可欠。

【基本概念】ガウジングとは何か？溶接現場で不可欠とされる理由

金属加工におけるガウジングとは、金属母材の表面に溝（グルーブ）を掘り進める加工法全般を指します。機械的な切削刃物や砥石で削るのではなく、高熱で金属を溶融させつつ、高圧の気流によって溶けた溶融金属（スラグ・ノロ）を一気に吹き飛ばす点が最大の特徴です。

溶接施工においてガウジングが欠かせない主たる目的は、大きく分けて以下の3点に集約されます。

第一に「裏はつり（バックガウジング）」です。厚板鋼板の両面溶接を行う際、表面からの初層溶接部には裏面に酸化被膜や溶け込み不良、微小クラックが残留しやすくなります。この不健全な初層裏面をガウジングで完全にえぐり取り、健全な金属面を露出させてから裏面溶接を行うことで、母材と一体化した完全溶け込み溶接を実現します。

第二に「溶接欠陥の迅速な除去」です。超音波探傷試験（UT）や放射線透過試験（RT）によって検出されたスラグ巻き込み、融合不良、ブローホールなどの内部欠陥箇所を、狙い撃ちで局所的に削り出します。

第三に「開先加工および溶接ビードの修正」です。現場合わせでのルートパス形成や、過剰に盛られた余盛・仮止め溶接（タック溶接）の解体・成形を迅速に行う際に重用されています。

ガウジングの原理と代表的な工法｜アークエア・ガス・プラズマの仕組み

ガウジングには熱源と吹き飛ばしガスの組み合わせによって複数の方式が存在します。それぞれの原理と特性を理解することが、適切な工法選定の第一歩となります。

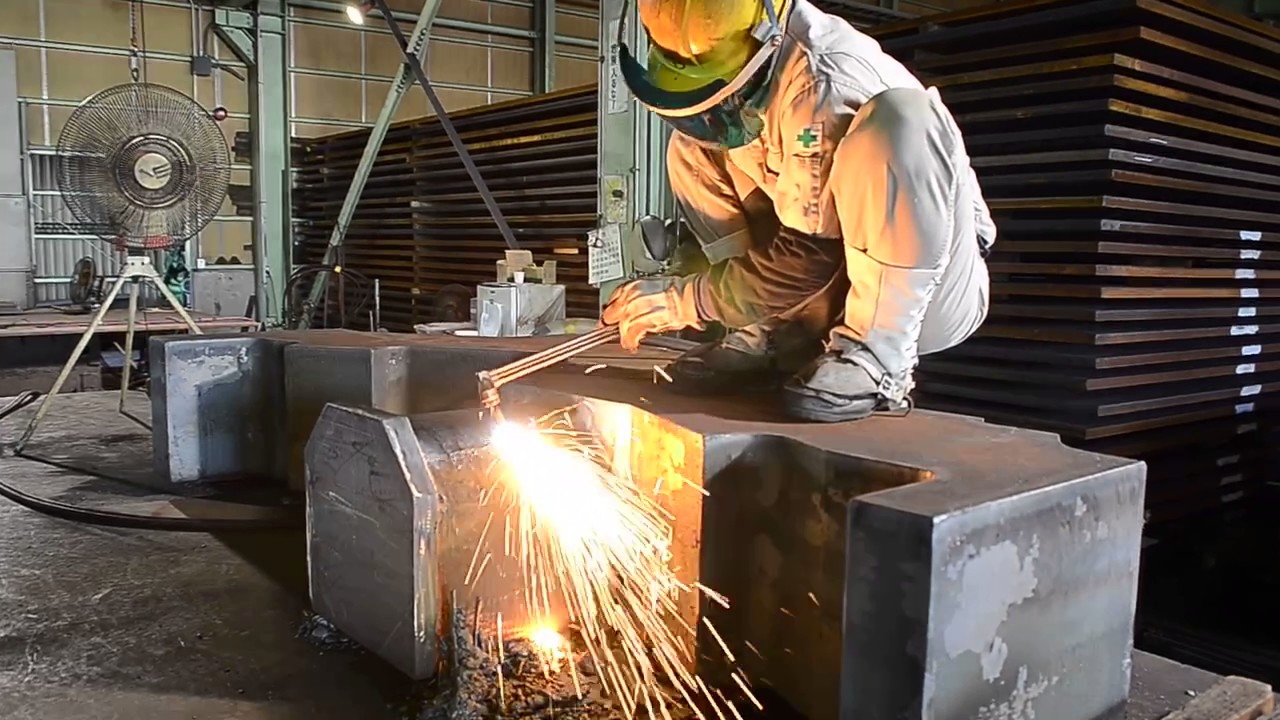

現場で最も広く普及しているのが「アークエアガウジング（Air Carbon Arc Gouging）」です。専用トーチに「ガウジングカーボン棒（炭素電極棒）」を取り付け、母材との間に直流アークを発生させて母材を瞬時に溶融させます。それと同時に、トーチのノズルからアークの直背後に向けて0.5〜0.7MPa程度の圧縮空気（コンプレッサーエアー）を噴出させ、溶けた鉄を一気に吹き飛ばします。電源には一般的な手溶接用やMAG/MIG用の直流定電流電源（大容量）を流用できるため、極めて汎用性が高い工法です。

一方、可燃性ガスと酸素を用いる「ガスガウジング」は、専用のガウジング火口を用い、アセチレンやプロパンの予熱炎で鋼材を着火温度まで熱した後、高圧の切断酸素を吹き付けて酸化燃焼反応を利用しながら溝を形成します。電源設備がない屋外環境でもガスボンベのみで作業できる利点があります。

さらに高品位な加工が求められる分野では「プラズマガウジング」が活用されます。プラズマアークの高エネルギー密度を利用し、母材を電磁的・熱的に溶融させて作動ガスで吹き飛ばします。ステンレス鋼やアルミニウム合金、チタンといった非鉄金属でもカーボンによる浸炭汚染（浸炭層の形成）を発生させずに美しい溝形状が得られるため、サニタリー配管や化学プラント機器の製造現場で不可欠となっています。

【徹底比較】ガウジングとグラインダーの違い｜加工速度と適用範囲のデータ

溶接欠陥の除去や裏はつりを行う際、現場では「アークエアガウジング」と「ディスクグラインダー（砥石研削）」が比較対象となります。両者の特性と運用コスト、施工スピードの差を構造的に整理しました。

【実務ガイド】ガウジングの正しいやり方と「裏はつり」「開先加工」の手順

アークエアガウジングを高品質かつ安全に施工するためには、理論に基づいた正しい操作手順とパラメータ管理が求められます。熟練技術者が実践している標準的なプロセスは以下の通りです。

ステップ1：機材のセッティングとパラメータ調整
母材の板厚や溝深さに応じて適正なカーボン棒径（φ5.0mm〜φ11.0mm程度）を選択します。カーボン棒の銅メッキ剥離長さを適正（トーチ把持部から突き出し70〜100mm程度）にセットし、エアー噴射孔がカーボン棒の「下側（母材側）」かつ「トーチ進行方向の後方」を向くように把持します。電流値は棒径に合わせ、例えばφ8.0mmであれば350A〜450A程度、エアー圧力は0.5〜0.7MPaを維持します。

ステップ2：アークスタートとトーチの保持角度
エアーバルブを全開にして気流を噴射させた状態のまま、母材に対してトーチ角度を35度〜45度に構えます。カーボン棒先端を母材に軽くタッチさせてアークを発生させます。エアーを止めずにアークを出すことが、ノロの吹きだまりを防ぐ鉄則です。

ステップ3：均一な前進動作によるグルーブ形成
アークが発生したら、溶融池（プール）をエアーで前方に押し流す感覚で、一定の速度とアーク長を保ちながら前進させます。送り速度が遅すぎると母材が過大に掘れ、速すぎるとアークが途切れて段付きが生じます。均一で滑らかなU字溝を削り出すのが理想です。

ステップ4：裏はつり後の後処理（最重要工程）
ガウジング直後の溝表面には、溶けたカーボンの移行による「浸炭層（硬化層）」や薄い酸化スケールが残存しています。このまま再溶接を行うと割れ（クラック）やブローホールの直接原因となるため、ディスクグラインダーで表面を0.5mm〜1mm程度削り落とし、健全な金属光沢面を露出させることが品質管理上の絶対条件です。

【現場のリアルと誤解】カーボン浸炭問題の真相と品質管理のポイント

現場経験の浅い作業者の間でしばしば見られる誤解が、「ガウジングは母材を痛めるため、高張力鋼やステンレスには絶対に使ってはならない」という極端な言説です。

確かに、アークエアガウジングは炭素電極を使用するため、電極が溶融池に直接触れたりエアー圧力が不足したりすると、局所的に炭素濃度が急上昇する「浸炭」が発生します。高張力鋼で過剰な浸炭が起きると熱影響部が著しく硬化し、水素脆化割れのリスクが高まります。また、オーステナイト系ステンレス鋼（SUS304等）では炭素の増加によりクロム炭化物が析出し、耐食性が劣化する「粒界腐食」を招きます。

しかし、これらは「不適切な施工方法」に起因するものであり、技術の欠陥ではありません。日本溶接協会（WES）等の規格や施工要領書においても、「適正なエアー圧力の維持」「アーク長を一定に保ち電極を溶融池に浸けない」「施工後にグラインダーで硬化層を完全研削する」という管理手順を遵守することで、高張力鋼構造物でも標準工法として承認されています。また、浸炭を完全に忌避すべき高合金鋼ではプラズマガウジングを選択するなど、母材材質に応じた工法選定を行うことが技術者の正しい判断です。

【プロの結論】導入に向いている作業環境と安全衛生上の必須対策

ガウジングは非常に強力な加工技術ですが、その高いエネルギーゆえに労働安全衛生上のリスクを伴います。施工にあたっては、現場の条件判断と厳格な防護体制の構築が不可欠です。

ガウジング工法が適している現場・適さない条件

【向いている現場・用途】

• 板厚16mm以上の厚板鋼板を扱う大型製缶、橋梁、造船、建築鉄骨の完全溶け込み溶接
• 非破壊検査で検出された深部溶接欠陥のハツリ補修作業
• 大型溶接構造物の解体や仮設金物の迅速な除去

【避けるべき・慎重になるべき現場】

• 板厚3.2mm以下の薄板加工（熱歪み・溶け落ちのリスク大）
• 可燃物や危険物が隣接し、養生が困難な狭隘密閉空間
• 局所集塵や防音保護具の着用が許可されないクリーンルーム環境

労働安全衛生規則に基づく現場防護の要点

アークエアガウジングの作業環境では、「金属ヒューム」「火花・スパッタ」「高デシベル騒音」「強烈な紫外線」の4大リスクが同時に発生します。厚生労働省の特定化学物質障害予防規則（特化則）や金属アーク溶接等作業の規制に基づき、以下の対策を徹底しなければなりません。

呼吸用保護具（電動ファン付き呼吸用保護具：PAPRや国家検定合格防塵マスク）の着用は義務であり、発生源近傍での局所排気装置またはプッシュプル型換気装置の稼働が求められます。また、圧縮空気噴射に伴う騒音は100dBを超えるケースが多いため、イヤーマフや遮音耳栓の二重装着が推奨されます。広範囲に飛び散るスパッタ対策として、防炎シートによる周囲の完全区画と消火設備の常備を徹底してください。

【ガウジングとは】に関するよくある質問（FAQ）

Q1：アークエアガウジングを行うには特別な資格が必要ですか？
A1：アーク熱を使用するため、労働安全衛生法に基づく「アーク溶接等の業務に係る特別教育」の修了が必須です。さらにボイラーや第一種圧力容器、高圧ガス配管などの重要構造物を施工する場合は、JIS溶接技能者評価試験などの関連資格に付随する技能・知識が現場で求められます。

Q2：ガウジングと通常のガス切断・アーク切断は何が違いますか？
A2：目的と母材へのアプローチが異なります。切断は母材を完全に「切り離す（貫通させる）」ことを目的としますが、ガウジングは母材を貫通させず、表面に一定深さの「溝を掘る（えぐる）」ことを目的とします。そのため、トーチ角度や火口・エアーノズルの設計が溝形成に特化しています。

Q3：コンプレッサーのエアー圧力が下がるとどのような不具合が起きますか？
A3：溶融金属を吹き飛ばす力が不足し、溶けたスラグが溝内に滞留・凝固してしまいます。これにより溝形状が乱れるだけでなく、カーボン棒が溶融プールに接触して深刻な浸炭汚染を引き起こし、再溶接時のブローホールや割れの原因となります。常に0.5MPa以上の元圧をキープできるコンプレッサー容量が必要です。

まとめ：品質と安全を両立させるガウジング運用の最適解

ガウジングとは、単なる「金属を削り取る荒仕事」ではなく、構造物の強度と信頼性を担保する完全溶け込み溶接の要となる高度な基盤技術です。アークエアをはじめとする各工法の熱的原理を正しく把握し、グラインダーとの適材適所の使い分け、そして施工後の浸炭層除去を徹底することで、施工効率と溶接品質を最大化できます。

同時に、ヒューム対策や騒音・遮光対策といった安全衛生基準の遵守は、現場で作業を行う技術者の健康を守るための大前提です。正しい知識と技術管理をもってガウジングを運用し、欠陥のない堅牢なモノづくりを実現してください。 （出典: ガウジング と は（Yahoo!ニュース））
