レースウェイとは？ケーブルラックとの違いや施工基準をプロが徹底解説

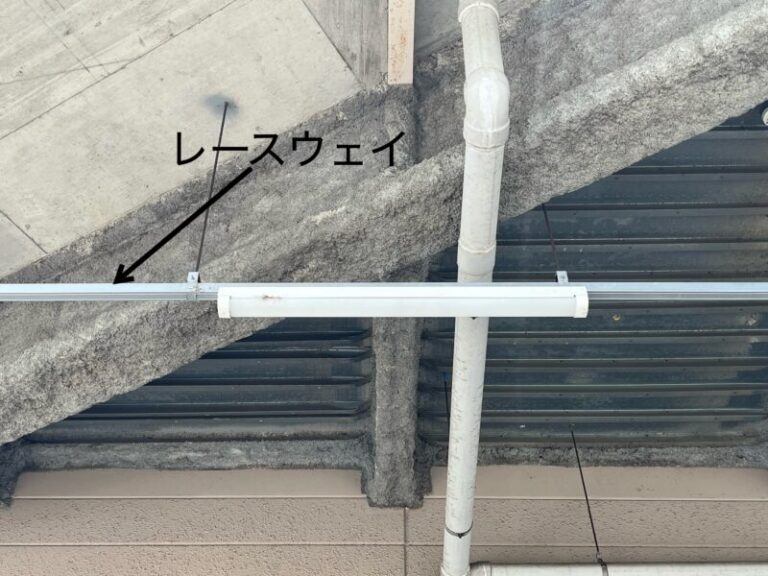

商業施設やオフィスビル、工場、物流倉庫などの天井を見上げると、整然と張り巡らされた金属製のレール状部材を目にすることがあります。電気設備の分野で欠かせないこの部材こそが「レースウェイ」です。照明器具の電源供給や本体の直接固定、各種弱電・強電ケーブルの保護・支持など、建物のインフラを支える屋台骨として極めて汎用性の高い役割を担っています。

しかし、実際の設計や現場施工においては「ケーブルラックや配線ダクトとどう使い分けるべきか」「電気設備技術基準における支持間隔やアース工事の要件は何か」といった疑問や判断の迷いが少なくありません。本稿では、電気工事現場における最新の実務指針に基づき、レースウェイの基本構造から主要メーカー規格、ケーブルラック・ダクトとの決定的な相違点、そして法令に準拠した正しい施工手順までを体系的に解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：レースウェイは電線の保護収容と照明器具の直接支持を兼ね備えた「金属製線ぴ」であり、省施工と美観を両立する基幹部材である。
• 要点2：ケーブルラック（大量幹線用・はしご状）や金属ダクト（大容量ボックス状）とは収容力・支持スパン・構造基準が法規上明確に異なる。
• 要点3：施工時は「支持間隔2m以下」「D種接地工事の徹底」「ジョイント金具による電気的接続」などの基準遵守が安全確保の必須要件となる。

【基本解説】レースウェイとは？構造の特徴と主な用途

レースウェイは、電気設備業界において主に断面が「C形」または「コ字形」をした金属製の配線・照明支持部材を指します。電気設備技術基準（内線規程）における分類では「金属製線ぴ」（第1種または第2種金属製線ぴ）に該当し、電線管と同様に絶縁電線を直接収容できる保護管路としての機能と、照明器具を吊り下げる強固な支持架台としての機能を兼ね備えています。

一般的な構造としては、底部と側板で構成された本体レールと、配線後に上部開口を塞ぐカバー（蓋）、各種吊りボルトや器具を取り付けるための専用ナット溝（リップ部）で構成されています。内装天井を張らない「スケルトン天井」の商業施設や飲食店、オフィス、生産工場において、露出配線を美しく整えつつ照明を等間隔で配置する用途に多用されます。

市場で代表的な製品としては、電路支持材のトップシェアを誇るネグロス電工の「レースウェイ（サブロック仕様含む）」シリーズや、パナソニックが展開する「配線ダクト／レースウェイ（ハイウェイシリーズ等）」が挙げられます。いずれも溶融亜鉛めっき鋼板や高耐食性めっき鋼板（ZAM等）、ステンレス鋼などを採用しており、耐食性と堅牢性を両立しています。

【徹底比較】レースウェイ・ケーブルラック・金属ダクトの決定的な違い

電気配線のルートを確保する部材には、レースウェイのほかに「ケーブルラック」や「金属ダクト」、店舗照明で使われる「配線ダクト（ライティングレール）」が存在します。これらは外見が似ている部分があるものの、収容できる電線の種類や法的位置付け、許容積載重量が大きく異なります。

決定的な違いは「電線そのものを直接収容できるか」および「照明器具を一体固定できるか」という点にあります。ケーブルラックは外皮付きのケーブルしか敷設できず、照明の直付けには適しません。一方、金属ダクトは大容量ですが重量がかさみ、施工性が大きく落ちます。レースウェイはこれらの中間に位置し、扱いやすいサイズ感と多機能性で現場の圧倒的支持を得ています。

【寸法規格】レースウェイのサイズとネグロス・パナソニックの主要仕様

レースウェイの基本寸法は、各メーカー間で概ね規格化されています。ネグロス電工のカタログをはじめとする主要メーカーの製品ラインナップでは、チャンネル幅と高さの組み合わせで選定が行われます。

• 小型サイズ（第1種金属製線ぴ相当・幅40mmクラス）：幅40mm×高さ30mm前後の規格。省スペース配線や、LEDスリムベースライトの直付けに多用されます。
• 標準サイズ（第2種金属製線ぴ相当・幅70mm〜100mmクラス）：ネグロス電工の「DP1（幅70mm×高さ40mm）」や「DP2（幅100mm×高さ50mm）」など。器具直付け時の安定性が高く、配線収容本数にも余裕があります。
• 深型・大容量タイプ：高さが60mm〜100mmに達するタイプ。器具配線だけでなく、通過する他系統の渡り配線を多数収容する場合に採用されます。

定尺（標準長さ）は2m、3m、4mが一般的であり、現場の搬入エレベーターの寸法やスパン割りによって最適な長さが選ばれます。長尺物（4m）は継手金具の数を減らせるメリットがある一方、狭小部での取り回しには注意が必要です。

【施工手順】吊りボルト設置から配線・アース接地工事までの完全ガイド

レースウェイ工事は、構造物の躯体に荷重を預け、電気的・機械的な安全性を確保しながら進める必要があります。標準的な施工手順は以下のステップで進行します。

ステップ1：インサート打設と吊りボルトの施工
スラブ躯体にアンカーやインサートを設置し、W3/8（3分）全ねじ吊りボルトを垂下させます。レーザー墨出し器等で正確な通り芯と高さを出し、振れ止め金具を適宜配置します。

ステップ2：ハンガー金具の取付と本体の吊り込み
吊りボルトに専用のパイプ吊りハンガー金具を取り付け、レースウェイ本体を嵌め込んで固定します。本体同士を連結する際は、専用の「ジョイント金具（内外継手）」を使用し、ボルトの締め付けトルクを管理します。

ステップ3：アース（接地工事）とボンディング処理
レースウェイは金属製導電体であるため、漏電時の感電事故を防ぐ目的でD種接地工事（300V以下の場合）が義務付けられています。ジョイント金具による機械的接続部にはアースボンド線を取り付けるか、接地導通性能が公認された専用ジョイント金具を使用して、全線にわたる電気的導通を確実に確保します。

ステップ4：配線通線と照明器具の直付け
本体内にケーブルや絶縁電線を通線します。電線接続部（ジョイント部）はレースウェイ内部ではなく、専用のアウトレットボックスや器具内の接続スペースで行うのが基本原則です。その後、器具固定ボルトを用いてベースライト等の照明器具を直付けし、最後に開口部へ化粧カバーを嵌合させて完了します。

【法規と基準】支持間隔のルールと電気設備技術基準の要点

レースウェイ工事を行う上で、最も厳格に遵守しなければならないのが電気設備技術基準・電技解釈第146条（金属製線ぴ工事）および内線規程に定められた技術要件です。

• 支持間隔の原則：レースウェイの支持点間距離は「2.0m以下」と規定されています。ただし、重量のある照明器具を連続配置する場合やダクトレールを併設する場合は、たわみを防ぐため1.5m以下のスパンで吊ることが現場実務上のデファクトスタンダードです。
• 末端部および継手付近の支持：端末部から0.5m以内、およびジョイント金具の近傍にも支持点を設けることが推奨されます。
• 電線の断面積制限：レースウェイ内部に収容する電線の断面積の総和は、線ぴの内部断面積の20%以下（光ファイバーケーブルや制御線等のみの場合は50%以下）に抑える必要があります。過密配線は放熱を妨げ、許容電流の低下や被覆の熱劣化を招くためです。
• 使用電圧の制限：金属製線ぴ工事は原則として対地電圧300V以下の電路に適用されます（300V超で使用する場合は金属ダクト工事等の基準に準じる必要があります）。

【実態検証】現場目線のリアルな声と施工トラブルの落とし穴

実際の施工現場やSNS・専門掲示板で電気工事士から報告されるトラブル事例を検証すると、カタログスペックだけでは見えない実務上の落とし穴が浮き彫りになります。

代表的なトラブルの一つが「照明器具取り付け後のラインの蛇行・たわみ」です。吊りボルトのピッチを最大基準の2mギリギリで施工した場合、高効率LED器具の重量や器具間の連結部でわずかな歪みが生じ、離れて見た際に直線性（通り）が損なわれる現象が発生します。現場のベテラン技術者は「見栄えが重視される露出天井では、あらかじめ吊りピッチを1.5mピッチで統一し、ターンバックルや水平器で厳密にレベルを出す」というノウハウを徹底しています。

また、「アースボンド線の締め忘れによる絶縁測定・完了検査での指摘」も頻発するトラブルです。塗装されたレースウェイ同士を継手金具で繋いだ際、塗膜が絶縁体となって電気的導通が取れていないケースがあります。メーカーの指定する「めっき剥がし座金付きビス」の確実な使用や、テスターを用いた導通確認の怠りは手戻りの最大要因となっています。

一般に知られていない盲点とネットの誤解

ネット上の情報や現場初心者の間で頻繁に見られるのが、「配線ダクト（ライティングレール）とレースウェイの混同」です。「レースウェイをつければスポットライトをどこでも挿せる」と誤認されることがありますが、レースウェイ単体には給電レール構造はありません。スポットライトを可動式で配置したい場合は、レースウェイの底面にパナソニック等の「ショップライン」を直付けまたは内蔵施工する必要があります。

もう一つの盲点は、「レースウェイ内部での電線接続（ワゴ・リングスリーブ圧着）の可否」です。内線規程上、線ぴ内部での電線接続は原則として禁止されており、接続点は器具内または専用のジョイントボックス内に設ける必要があります。「カバーで隠れるから」と内部で不用意に電線をジョイントする行為は重大な法令違反・火災リスクとなるため注意しなければなりません。

【プロの結論】レースウェイ採用で成功する現場・見直すべきケースの判断基準

電気設備設計および施工管理の観点から、レースウェイの採用がベストマッチする条件と、他部材への変更を検討すべき判断基準を整理します。

• 【推奨されるケース】：
  • オフィス・店舗・工場などで、ベース照明を規則正しいグリッドやライン状に連続配置する場合。
  • スケルトン天井において、配線を露出させつつシャープで整然とした工業デザインを演出したい場合。
  • 将来的に照明位置の微調整や器具の更新が予想されるフレキシブルな区画。
• 【避けるべき／見直すべきケース】：
  • 幹線ケーブルが何十本も集中し、断面積20%の上限を明らかに超える太物幹線ルート（→ケーブルラックまたは金属ダクトへ変更）。
  • 湿気・水気が極めて多い屋外露出部や腐食性ガスが発生する化学プラント（→厚鋼電線管や耐食性特殊ダクトへ変更）。

【レース ウェイ と は】に関するよくある質問（FAQ）

Q1：レースウェイと金属ダクトの最大の違いは何ですか？
A1：外観のサイズ感と法規上の分類が異なります。幅50mmを超える金属ダクトは「金属ダクト工事」の規定（支持間隔3m以下・板厚1.2mm以上等）が適用され、より大量の配線幹線を収容する目的で用いられます。一方、レースウェイは「金属製線ぴ」に分類され、配線収容とともに照明器具を直接吊り下げる機能に特化しています。

Q2：レースウェイの吊りボルト支持間隔は2.5mでも問題ありませんか？
A2：法令違反となります。電気設備技術基準により、レースウェイ（金属製線ぴ）の支持点間距離は2.0m以下と厳格に定められています。実務上は器具の重みによるたわみを防ぐため、1.5m前後のスパンで支持するのが一般的です。

Q3：レースウェイ工事にアース（接地線）は必ず施工しなければいけませんか？
A3：原則として施工が義務付けられています。使用電圧が対地電圧150V以下で乾燥した場所に敷設する長さ4m以下の短い線ぴ等、一部の例外規定を除き、金属部に触れて感電する事故を防ぐためD種接地工事が必要です。また、継手金具部にはアースボンド線等を用いて全系統の導通を確保する必要があります。

Q4：ネグロス電工のレースウェイカタログでよく見る「サブロック」とは何ですか？
A4：サブロックとは、ネグロス電工が開発した配線保持金具・機能の名称です。配線作業時に電線がレースウェイから垂れ下がるのを仮保持するストッパー機能などを指し、ワンマン作業での施工スピード向上と電線の噛み込み防止に大きく寄与する現場向け機構です。

まとめ：安全で美しい電気設備を構築するための判断基準

レースウェイは、単なる配線の通り道にとどまらず、空間の意匠性と照明インフラの拡張性を同時に成立させる極めて合理的な建築部材です。近年増加しているスケルトン仕様のオフィスやリノベーション商業空間においても、そのシャープな直線美と機能性は高く再評価されています。

設計・施工にあたっては、電気設備技術基準（内線規程）に規定された「支持間隔2m以下」「電線収容率20%以下」「確実なD種接地工事」という基本原則を愚直に守ることが、長期的な信頼性と安全性の担保に直結します。現場の用途・規模・荷重条件を見極め、ケーブルラックや配線ダクトとの最適な組み合わせを選択してください。 （出典: レース ウェイ と は（Yahoo!ニュース））
